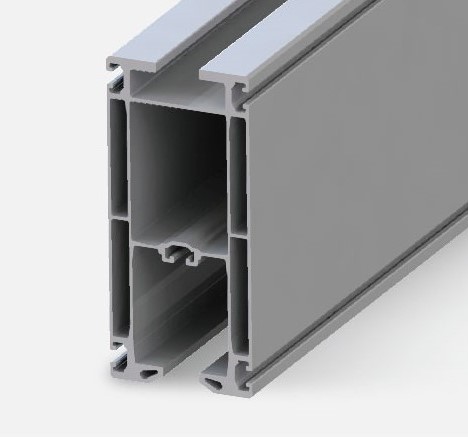

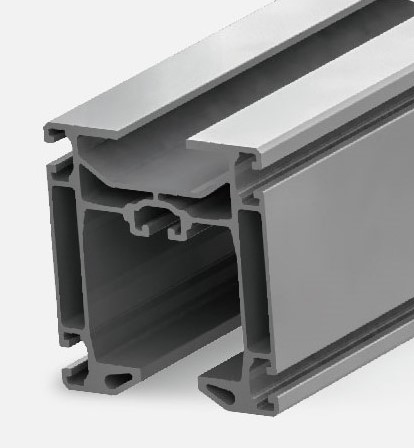

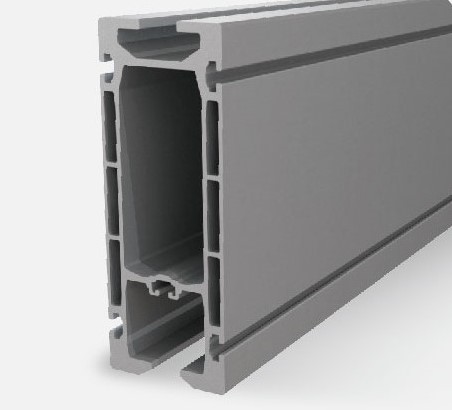

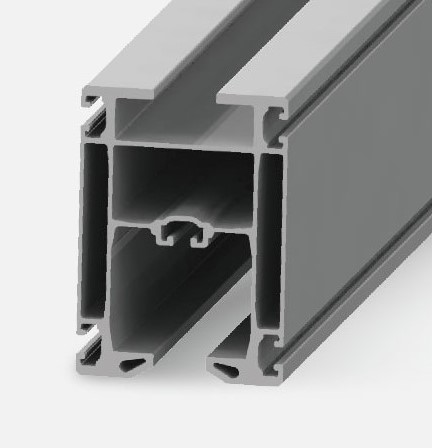

鋁合金輕型軌道 S-105.M-140.L-180.XL-220.XXL-260

主軌道基本規格

型號	高度 × 寬度（mm）	型錄額定載荷（kg）	單位重量（kg/m）	標準長度選項（m）
XS-100	100 × 73	125	3	6／8
S-105	105 × 96	250	5.4	6／8
M-140	140 × 100	500	7.1	6／8
L-180	180 × 100	750	8.6	6／8
XL-220	220 × 100	1200	10.4	6／8
XXL-260	260 × 100	2000	17.6	6／9

上述載荷為型錄規格，並非任意懸吊距離下均可使用的荷重；須配合吊掛件間距、系統形式及完整配置確認。標準長度為供應長度選項(下訂前需先詢問有無現貨)，不等於可用跨距。

軌道吊掛件間距選型參考

軌道型號	80 kg	125 kg	250 kg	500 kg	750 kg	1200 kg	2000 kg
XS-100	2.75	2.25	—	—	—	—	—
S-105	4	3.5	3	—	—	—	—
M-140	6	5	4	3	—	—	—
L-180	8	6.5	5	3.5	3	—	—
XL-220	9	8	6	5	4	3	—
XXL-260	13	12	9	7.5	6.5	5	4

表內數值單位為 m，表示型錄所列吊掛件間距；「—」表示型錄未列該配置，不可據此自行推算。型錄推薦組合為 XS-100：125 kg／2.25 m；S-105：250 kg／3 m；M-140：500 kg／3 m；L-180：750 kg／3 m；XL-220：1200 kg／3 m；XXL-260：2000 kg／4 m。有軌道接頭時需增加吊件數量，非標準配置另行確認。

V-80 加固型軌道

項目	型錄資料
外型尺寸（高 × 寬）	80 × 99.5 mm
材質	AW6063-T66
單位重量	4 kg/m
加強軌道連接板間距	圖示每兩個連接板最大間距 1500 mm

V-80 用於加固配置，不可直接當作獨立主軌道套用上述荷重。加固後的承載能力與適用主軌道，需依設計圖面確認。

產品應用

• 產線與工作站搬運：依工位位置與搬運範圍安排軌道，搭配合適起重設備，協助零件及工件移載。
• 機械加工上下料：依工件重量、機台位置與可用高度，規劃吊升及機台進出料路徑。
• 組裝與維修作業：用於組件吊掛、位置調整及拆裝作業，依現場條件評估單樑或雙樑配置。
• 固定路徑與區域搬運：可評估單軌、雙軌、弧形軌道或橋式配置，配合不同移動路徑。
• 既有產線調整：依支撐結構與搬運需求，評估系統延伸、工位調整或伸縮樑配置。
